PUNÇÃO DE CORTE HSS TIPO “CA” e TIPO "C" DIN 9861

O PUNÇÃO DE CORTE HSS TIPO “CA” E TIPO 'C" DIN 9861 é utilizado em aplicações onde é necessário realizar furos de pequeno diâmetro em chapas de espessuras mais grossas. Nessas situações, a utilização de um punção com diâmetro reduzido poderia resultar em quebras devido à elevada tensão mecânica. Para evitar esse problema, utiliza-se um punção de maior diâmetro, que possui um rebaixo na ponta com o diâmetro desejado para a furação. Esse design proporciona maior robustez ao punção, permitindo que ele suporte as forças geradas durante o processo sem comprometer a precisão ou a durabilidade do mesmo.

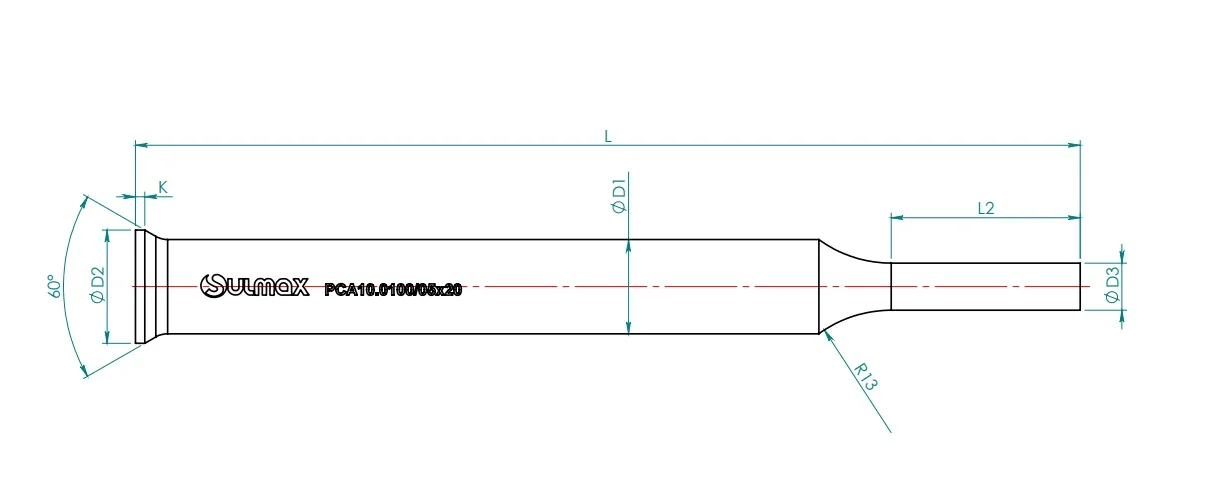

Obs.: O Punção “CA” possui as mesmas medidas e especificações do punção “DA”. Acrescentar medidas desejadas D3 X L2.
Exemplo: Ø6 X 100 = PCA06.0100 D3=5 L2=20

Punção PCA06.0100/05x20

TIPO - CA: Haste embaixo da cabeça, mais grossa devido ao forjamento.

TIPO - C: Rebaixado a partir do blank sem engrossamento embaixo da cabeça.

Material: HSS aço rápido.

Dureza: Haste: 64 ± 2 HRC em aço HSS.

Cabeça: 52 ± 3 HRC.

Material: WS aço prata tungstênio (fabricação sob consulta).

Dureza: Haste: 60 ± 2 HRC.

Cabeça: 50 ± 5 HRC.
